Hochgeschwindigkeits-Faserlaser-Schneidemaschine,

CMA1530C-G-B

Funktionsmerkmale von der Faserlaser-Schneidemaschine
1. Der Rahmen von der Hochgeschwindigkeits-Schneidemaschine wird aus Stahlteilen verschweißt, was eine hohe Steifigkeit und Stabilität gewährleistet. Er kann das Schwingungsphänomen effektiv beseitigen, das von Hochgeschwindigkeits-Schneiden verursacht wird.
2. Das Gantry-Typ-Dual-Antriebssystem mit deutscher Zahnstange und Ritzel hilft den Kunden, die Produktionseffizienz erheblich zu verbessern.
3. Der Querträger wird aus Gussaluminiumlegierung hergestellt und bietet eine raffinierte Verarbeitung.
4. Das gekapselte Laserschneide-Steuersystem hat die Funktion von Hochgeschwindigkeitsstanzen und automatischem Kantetracking für Bedienungsfreundlichkeit.
5. Die Schneidemaschine adoptiert Hochleistungs-Servomotor und japanische Yaskawa-Servosystem mit hoher Trägheit, das die beste Verstärker-Antwort bietet, was zu einer minimalen Einstellzeit, effektiven Drehzahlregelung und maximalen mechanischen Stabilität führt.
6. Das Autofokus-System kann den kapazitiven, servogesteuerten Laserschneidekopf dadurch kontrollieren, dass es die Position und Geschwindigkeitsschlaufen schließt. Es verfügt über eine schnelle Dynamik und hohe Präzision, und es unterstützt auch die Leapfrog-Erhebung und schnelles Follow-up.
7. Das Steuersystem adoptiert den selbst anpassenden Glättungsalgorithmus, um die Schneidroute automatisch zu optimieren. Es übernimmt auch den Bezier-Kurven-Algorithmus, um hocheffiziente Krümmung zu realisieren, und gleichzeitig unerwartete Schäden zu verhindern, die aus der thermischen Verarbeitungsaktivität erzeugt wurden.

Technische Parameter
Modell CMA1530C-G-B
Schneidebereich (L×W) 3000mm×1500mm
Lasertyp Faserlaser
Laser-Ausgangsleistung 700W~2000W
Antriebssystem Gantry-Typ, Zahnstange und Ritzel, Doppelantrieb
Schmiersystem Komplett automatisch
Max. Leerlaufdrehzahl 120m/min
Maximale Beschleunigung 1.2G
Positioniergenauigkeit ±0.03mm/1000mm
Wiederholbare Positioniergenauigkeit ±0.02mm/1000mm
Unterstütztes Grafikformat PLT, DXF, AI, etc.
Arbeitsumgebung 0-45℃ Luftfeuchtigkeit≤ 80%, keine Betauung
Maschinenleistung Approx. 15KW
Stromversorgung 3-Phasen 380V/50Hz/60Hz
Gesamtgewicht 4500Kg
Gesamtabmessung (einschließlich Schutzabdeckung ) 4500mm×2750mm×1870mm

Geeignete Materialien
Die Metall-Laserschneidemaschine wird hauptsächlich für schnelles Schneiden von Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Titanlegierung, verzinktem Blech, Al-Zn-Stahlblech, Messing, Kupfer und anderen metallischen Materialien verwendet.

Proben auf einen Blick

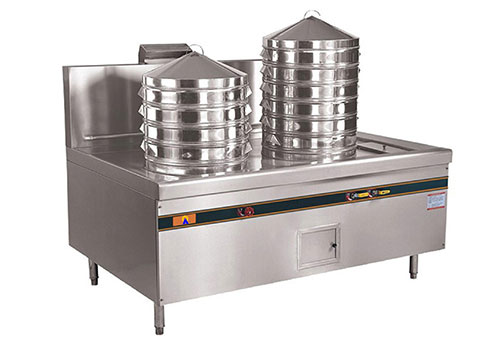

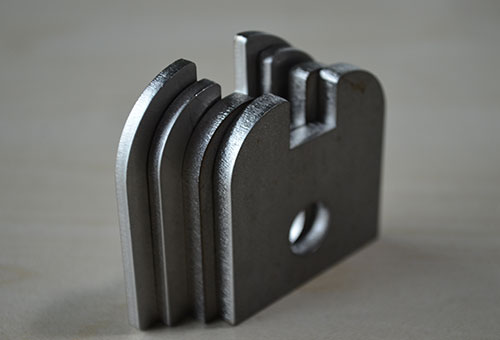

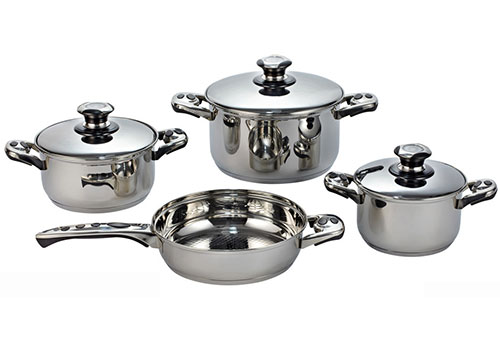

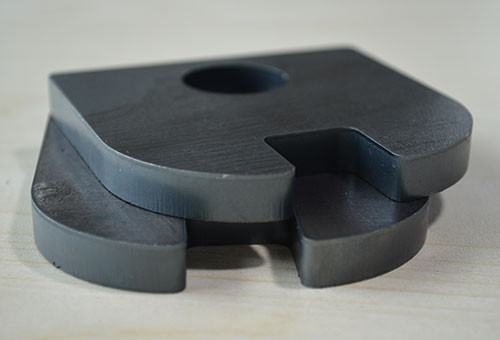

Lasergeschnittene Edelstahlplatte Lasergeschnittener Edelstahl-Herd Lasergeschnittener Edelstahl-Herd Lasergeschnittene dicke Kohlenstoffstahlplatte

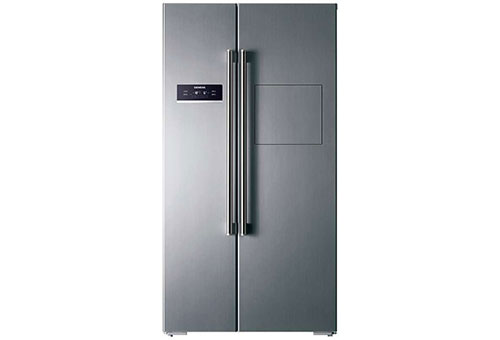

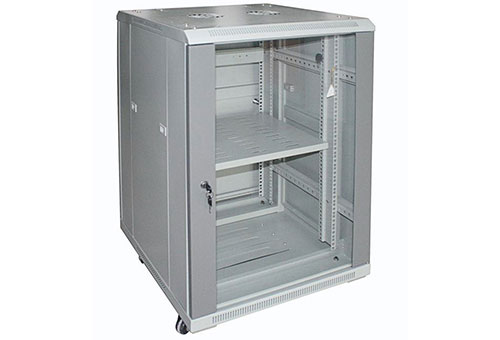

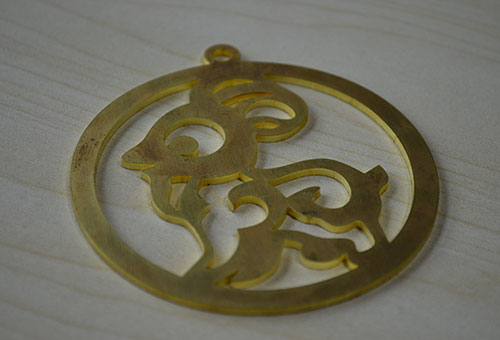

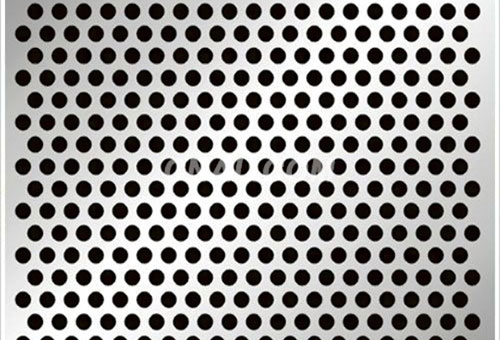

Lasergeschnittener Geräteschrank Lasergeschnittener Edelstahl-Kühlschrank Lasergebohrte Aluminiumlegierung Lasergeschnittene Kupferplatte
Faserlaser
1. Wellenlänge: 1070~1090nm
2. Strahlqualität: TEM00 (M2<1.4)
3. Lebensdauer der Pumplaserdiode: über 100.000 Stunden
4. Wartungsfreier Betrieb
5. Single-Mode-Faser-Übertragung
6. Optimale Strahlform und Schneidleistung
7. Spezialisiert aufs Metallschneiden
Autofokussystem mit hohem Dynamikbereich
1. Steuert den kapazitiven, servogesteuerten Laserschneidkopf durchs Schließen der Position und Geschwindigkeits-Schlaufen.
2. Schnelle Dynamik und hohe Präzision
3. Unterstützt Leapfrog-Erhebung und schnellen Nachlauf.
Hocheffizienz- und Präzisions-Bewegungsmodul
Das verschleißfeste Zahnstangenantriebssystem kann das Schwingungsproblem überwinden, das durch hohe Geschwindigkeit, Fernbetrieb verursacht wird. Es kann Hochgeschwindigkeits- und Präzisions-Übertragung realisieren.
Professionelle Steuersoftware fürs Niederdichte-Stahlplattenschneiden
1.Übernimmt den selbstadaptiven Glättungs-Algorithmus, um die Schneideroute automatisch zu optimieren
2.Automatisierte Kantentracking-Funktion
3.Übernimmt den Bezier-Kurven-Algorithmus, um die hocheffiziente Krümmung zu realisieren und die Schäden zu verhindern, die von der thermischen Verarbeitungsaktivität entstehen
Finite-Elemente-Analyse der Querträgerstruktur
1. Finite-Elemente-Analyse und Optimierung wird auf dem Querträger getan, um die ultimative dynamischen Eigenschaften zu erreichen: das niedrigste Gewicht, beste strukturelle Steifigkeit, höchste Laufgeschwindigkeit und deutlich verbesserte Dynamik.
2. Ideal geeignet für Hochgeschwindigkeits- und Präzisions-Laserschneiden
Hochleistungs-Servomotor
Das japanische Yaskawa-Hochträgheits-Servosystem kann die beste Verstärker-Antwort bieten, die minimale Abbindezeit, effektive Drehzahlregelung und maximale mechanische Stabilität ergibt.
Y-Achse-Synchron-Doppelantriebslösung
1. Doppelmotor, Doppelgang-Synchronantriebssystem mit einer hochfesten Aluminiumlegierungs-Traverse
2. Maximale Beschleunigung: 1.0G
3. Bietet extrem hohe Verarbeitungseffizienz und stark reduzierten Gasverbrauch
Kühleinheit
1. Intelligentes Wasserkühlsystem mit doppeltem Temperaturbereich
2. Sicherheitsalarmfunktionen umfassen Übertemperaturalarm, Flussschutz, Wasserstandsschutz etc.
3. Dieses Gerät ist garantiert, auch in einer heißen und feuchten Umgebung normal zu arbeiten.

Weltklasse Einrichtungen
Um ein Weltklasse-Niveau zu gewährleisten, hören wir nie auf, die Produktqualität und Fertigungsgenauigkeit zu verbessern. In den letzten Jahren haben wir stark in mehreren Dutzend innovativen Einrichtungen investiert, einschließlich der Folgenden:
1. Großformat-Präzisionsbearbeitungszentrum wurde von HUNCO, OKUMA, AMADA, MAZAK und AWAY eingekauft
2. Deutsche WENZEL dreidimensionale Koordinatenmessmaschine
3. Amerikanische HOFMANN dynamische Auswuchtmaschine
4. Britische RENISHAW Lasermaschine und Ballbar-System
5. Laser-Interferometer, Kollimation, Mikroskop, Ultraschalldetektor, Infrarot-Analysator und andere fortschrittliche Testeinrichtungen

Eine große Sammlung von erstklassigen Einrichtungen und Talenten ermöglicht YUEMING, nicht nur die Produktionseffizienz kontinuierlich zu verbessern, sondern auch aus der Konkurrenz auf dem Markt herauszustehen.

Weltweit führende Fertigungskapazität
Prüfeinrichtungen
Amerikanisches OPTODYNE- Laser-Messgerät Bidirektionaler Hochpräzisions-Autokollimator
Das dreidimensionale Koordinaten-Messgerät ermöglicht die dreidimensionale Messung von komplizierten Werkstücken. Es kann eine ultra hohe Präzision bieten und dem mit der Konzipierung bezüglichen Standard entsprechen.
