  4. Schneide- und Graviermaschine zur Verarbeitung von Lichtleitplatte

Schneide- und Graviermaschine zur Verarbeitung von Lichtleitplatte

  • Gesamtaussehen von CMA1390LG

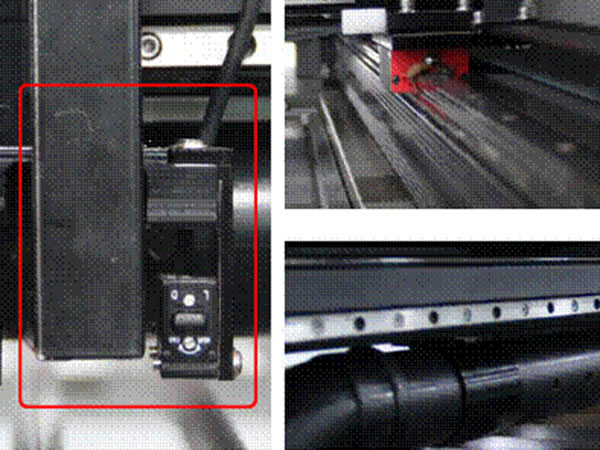

  • Automatische Fokussierung, lineare Führungsschine, Oberluft-Aussaugsrohr

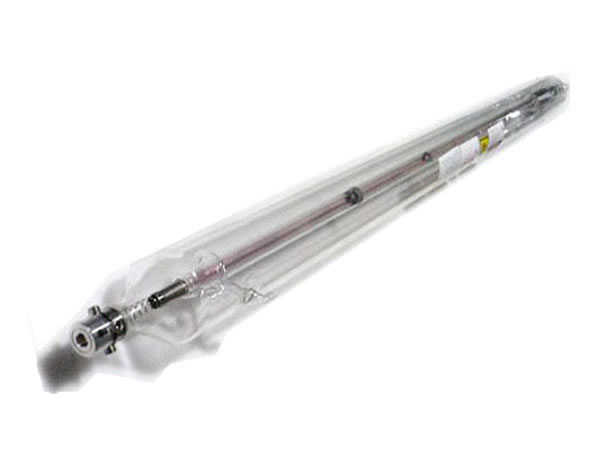

  • 80W CO2 Laserröhre

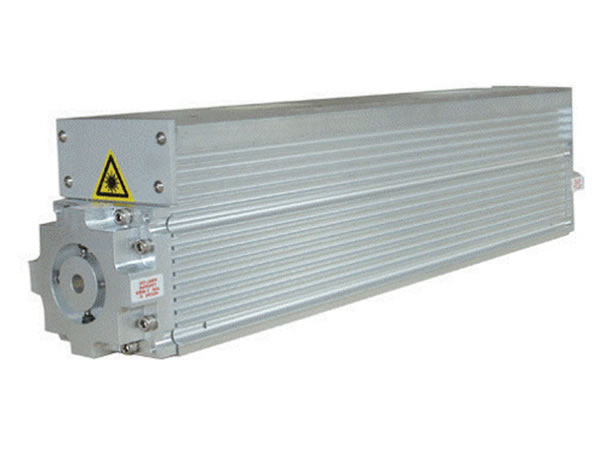

  • 50W domestischer RF-Generator

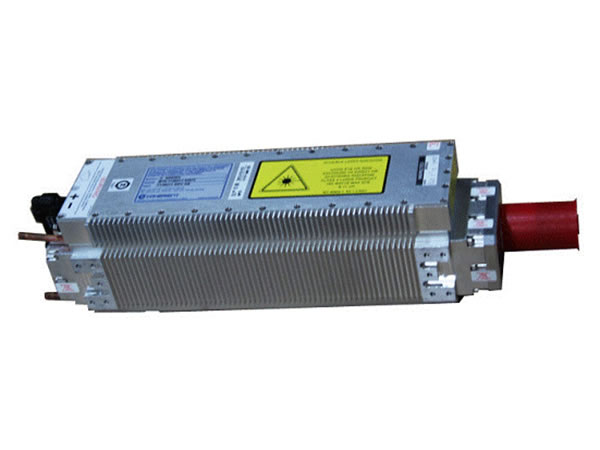

  • 40W einheitlicher RF-Generator

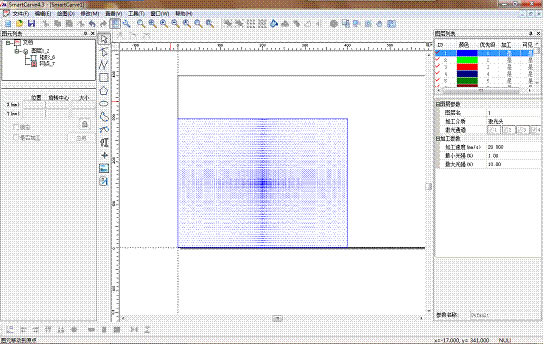

Merkmale von Software
1) Die Software ist speziell für Lichtleiterplatte-Industrie vorgesehen. Die Punkte der Lichtleiterplatte können automatisch von der Software erzeugt werden.
2) Die Größe und der Abstand der Punkte können schrittweise automatisch geändert werden.
3) Es unterstützt unterschiedliche Verarbeitungsmethoden wie Dot, Bitmap und Lineation.
4) Die Software ist kompatibel mit den Hauptdesignsoftwares, und kann den Parameter automatisch optimieren.
5) Es ist in der Lage, die Lichtleiterplatte mit mehreren Platten zu löschenund verschiedene Methoden und verschiedene Methode zur Führung von Licht.
6 Es unterstützt die Anordnung der unregelmäßigen Lichtleiterplatte.

Merkmale von Maschine
1) Die Schneide- und Graviermaschine zur Verarbeitung von Lichtleiterplatte verwendet automatische Absaugssystem, damit die Arbeitsumgebung verbessert werden kann..
2) Es kann automatisch fokussieren und automatisch zur Fokusgröße verstllen.
3) Die Flachheit des Arbeitstisches ist verstellbar.
4) Diese Maschine ist mit mehreren Funktionen einschließlich Punkterzeugung, Lineation, Schneiden und Gravieren integriert.

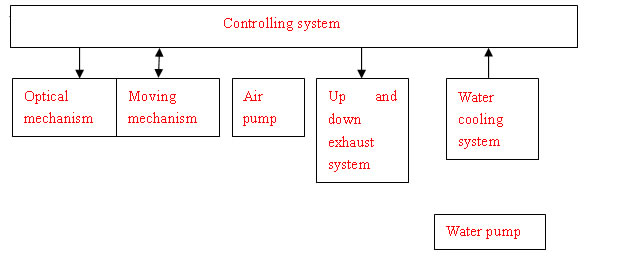

Konstruktiondn
Steuer des Wassersystems
Bewegungsmechanismus
Optischer Mechanismus
Visueller Mechanismus
Luftpumpe
Wasserpumpe
Auf- und Abaussauganlage

Technische Parameter
Laserleistung: ≥30W
Laserwellenlänge: 10.6μm
Bruttoleistung: <1.5KW
Verarbeitungsbereich: 1100mm×900mm
Max. Geschwindigkeit: 1000mm/s
Fleckdurchmesser: 0.2mm
Positionsgenauigkeit: 0.05mm
Versorgungsspannung: 220V AC 50Hz
Dimension: 1900mm×1390mm×1170mm

Technische Parameter von Laser-Gravier- und Schneidemaschine
Hauptmerkmal Konfiguration 1 Konfiguration 2 Konfiguration 3
Laserart C40-L Coherent RF CR-50Z China RF 80W Glasrohr
Laserwellenlänge 10640nm 10640nm 10640nm
Schiebgeschwindigkeit der Lichtleiterplatte 0-500mm/s 0-400mm/s 0-200mm/s
Schnittgeschwindigkeit für 3mm Acryl 0-9mm/s 0-12mm/s 0-20mm/s
Dünnster Fokuslichtfleck 0.1mm 0.1mm 0.2mm
Genauigkeit der Repositionierung ±0.05mm ±0.05mm ±0.05mm
Gesamtleistung <2.5KW <2.5KW <1.0KW
Arbeitsbereich 1100×900mm 1100×900mm 1100×900mm
Stromversorgung 220V/50Hz 220V/50Hz 220V/50Hz
Körperdimension 1900×1560×1110mm 1900×1560×1110mm 1900×1560×1110mm
Maschinengewicht 350KG 350KG 350KG
Temperatur 0 ℃ -45 ℃ (kein Kondensat) 0 ℃ -45 ℃ (kein Kondensat) 0 ℃ -45 ℃ (kein Kondensat)
Feuchtigkeit 5%-95% 5%-95% 5%-95%
Kühlung Wasserkühlung Wasserkühlung Wasserkühlung
Vergleich zwischen verschiedenen Lichtquellen
Lichtquelle 40W USA Coherent RF Generator 50W domestischer RF Generator 80W Glasrohr
Laserfrequenz 0~25KHz 0~20KHz
Laserstrahlmodus TEM00 TEM00
Stabilität der Laserleistung ±5% ±5% ±7%
Max. Geschwindigkeit der Punktierung 500mm /s 400mm /s 250mm /s
Ausrichtungsniveau Sehr gut Gut Durchschnittlich
Min. Fokusdurchmesser 0.08mm 0.1mm 0.2mm
Max. Schnittgeschwindigkeit Durchschnittlich Schnell Schnell
Kühlungsmethode Wasserkühlung (passend auf 1600W Kühler), Temperaturgenauigkeit innerhalb ±0.1 ℃ Wasserkühlung (passend auf 1600W Kühler), Temperaturgenauigkeit innerhalb ±0.1 ℃ Wasserkühlung (passend auf 1000W Kühler), Temperaturgenauigkeit innerhalb ±0.1 ℃
Lebensdauer 25000 Stunden 20000 Stunden 5000 Stunden
Verarbeitungseffizienz Am besten, der kleinste Abstand kann bis 0.2mm eingestellt Gut , der kleinste Abstand kann bis 0.25 mm eingestellt Nicht so gut, der kleinste Abstand kann bis 0.4 mm eingestellt
Wartung Modularitätsdesign, einfache Installation, stabile Lichtintensität Einfache Installation, wartungsfrei, stabile Lichtintensität Professionelle Technik ist bei Installation erforderlich. Lichtintensität ist nicht so stabil.
Kosten Am Höchsten Hoch Niedrig
Garantie für Generator 1 Jahr 1 Jahr 6 Monate
Gasgebühren für Generator Ja Ja Nein
Systemskonfiguration
Hauptrahmen Artikel Konfiguration Spezifikation Menge Bemerkung
Laserrohr C-40L 1 40W Wasserkühlung RF Generator
CR-50Z 50W Wasserkühlung RF Generator
80W CO2 Laserrohr
Laserleistung HF1000W-s-48 1 Passend auf 40W importierten Generator
HXT-3050A Passend auf 50W Generator
YMPS80B Passend auf 80W RC
Strahlexpander 2.5 mal 1 Material: Zink
Reflektor 25mm ×3mm 3 Material: goldener Silizium
Fokus 25.4mm , f=50.8mm 1
X-Richtung Motor vorwärts 1
Y-Richtung Motor vorwärts 1
Z-Richtung Motor vorwärts 1 Fokus kann automatisch verstellt werden
Transmissions- Führungsschiene Lineare Führungsschiene 4
Transmissionsriemen Synchrone Riemen mit Stahldraht 3
Sicherheitsschalter
1
Arbeitstisch Verstellbar Abisolierungsleiste(speziell für Lichtleiterplatte) 1
Steuer-Motherboard 1.3# Motherboard 1
Betriebssoftware SmartCarve4.3 1 WD6 Softdog
Zubehör Luftpumpe 220V/50Hz/135W 1 Modell: AC0-009D
Kühler SL-1 1 Passend auf RF Generator
Wassertank+ Wasserpumpe 544×425×295 (Wassertank) + AP5500 (Wasserpumpe) Passend auf Laserrohr
Windpumpe 550W 1 Aufsauger
Windpumpe 750W 1 Absauger
●Standardkonfiguration ○Optional △ Hinzufügbar ▲Gemeinsam benutzbar mit anderen Artikeln X Untaugliche Konfiguration

Betriebsumgebung
1) Luftfeuchtigkeit: 40%-80%, kein Konsendat
2) Umgebungstemperatur: 15-30℃
3) Versorgungsspannung: AC220V, 50Hz
4) Spannungsschwankungen: ±5 %. Das international standard Stromnetz ist geeignet. Wenn die Spannungsschwankung 5 %
überschreitet, muss man der Maschine Spannung stabilisierende Schaltung hinzufügen.
5) Die Arbeitsumgebung für die Maschinen muss rauchfrei und ohne Metallstaub sein.
6) Kühlungswasser muß das gereinigte und entsalzte Wasser sein. Destilliertes Wasser ist dafür am besten.
7) Das laufende Wasser oder Mineralwasser mit Mineral kann nicht verwendet werden.

Anwendung im Material
Acryl

Anwendung in der Industrie
Lichtleiterplatte
